Fabricación de splitters ópticos: tecnologías actuales y tendencias futuras

Los splitters ópticos desempeñan un papel esencial al permitir la distribución de señales de fibra óptica a múltiples usuarios o puntos de destino. Este componente es clave en redes FTTH (Fiber to the Home), redes troncales de telecomunicaciones y aplicaciones de banda ancha en general.

Un splitter óptico es un dispositivo pasivo que divide (o combina) la potencia óptica entrante en varias salidas, manteniendo características de bajo nivel de pérdidas y estabilidad a lo largo de toda su vida útil. La distribución más típica es 1×2, 1×4, 1×8, 1×16, 1×32 y 1×64, entre otras combinaciones. Estos elementos son fundamentales en la arquitectura PON (Passive Optical Network), ya que permiten que una misma señal óptica proveniente de la OLT (Optical Line Terminal) se divida en múltiples fibras que van hacia los hogares o empresas.

Tecnologías de fabricación actuales

FBT (Fused Biconic Taper)

La tecnología FBT (Fused Biconic Taper) fue una de las primeras técnicas de fabricación de splitters ópticos. Implica la fusión y estiramiento de dos o más fibras en un entorno controlado:

Proceso de fusión: Las fibras se calientan y se van estirando hasta alcanzar un diámetro determinado, consiguiendo la redistribución de la potencia óptica.

Control de la relación de acoplamiento: La relación de división (split ratio) se regula mediante la tensión y la temperatura aplicada en el proceso.

Encapsulado final: Para proteger la zona fusionada de factores ambientales (temperatura, humedad, tensiones mecánicas), se encapsula el dispositivo en un tubo o bloque protector.

Ventajas:

• Proceso relativamente sencillo y con equipos menos costosos.
• Adecuados para splitters con pocas salidas (por ejemplo, 1×2, 1×4).

Limitaciones:

• Con la complejidad (más puertos), es difícil garantizar uniformidad en todas las salidas.
• Pérdidas de inserción generalmente más altas en splitters con mayor número de canales.
• Mayor sensibilidad a condiciones ambientales (temperatura, vibraciones).

PLC (Planar Lightwave Circuit)

La tecnología PLC (Planar Lightwave Circuit) supone una evolución con grandes ventajas para la fabricación de splitters ópticos de alta densidad (1×16, 1×32, 1×64, etc.). Estos dispositivos se fabrican utilizando obleas de silicio o materiales similares, sobre las cuales se desarrollan guías de onda con procesos similares a los de la microelectrónica:

Deposición y fotolitografía: Se deposita un material de núcleo (ej. silicio dopado) sobre un sustrato. Mediante procesos de fotolitografía, se definen las guías de onda.

Grabado y conformado de guías: Las guías se conforman para controlar el acoplamiento de la luz y el reparto de potencia entre varias salidas.

Montaje y encapsulado: Tras la fabricación, se añade el array de fibras y se encapsula el bloque en un módulo protector, asegurando la alineación precisa entre las guías y las fibras.

Ventajas:

• Repetitividad y precisión en la producción a gran escala.
• Menor pérdida de inserción y mejor uniformidad entre todos los puertos.
• Excelente estabilidad térmica y mecánica.

Limitaciones:

• Inversión inicial alta por el equipamiento sofisticado de fabricación.
• Mayor rigidez de diseño comparado con FBT en aplicaciones específicas de pocas salidas.

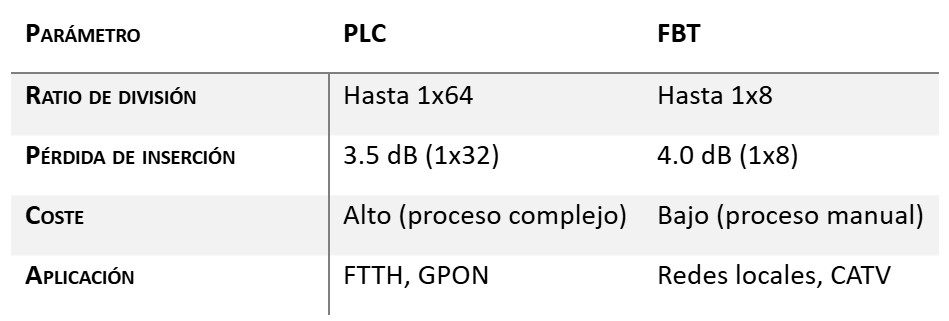

Tabla Comparativa: PLC vs FBT

Tendencias futuras en la fabricación de splitters ópticos

El crecimiento exponencial de la demanda de ancho de banda ha impulsado la investigación y el desarrollo de nuevas técnicas para splitters ópticos con el objetivo de mejorar la eficiencia, reducir costes y minimizar pérdidas. Algunas de las tendencias que ya despuntan son:

Materiales avanzados

• Uso de polímeros de alto rendimiento en lugar de silicio para dispositivos PLC más flexibles.
• Investigación en materiales híbridos (silicio+polímero) que optimicen las pérdidas y la fiabilidad.

Integración fotónica

• El desarrollo de la fotónica de silicio avanza hacia la fabricación de componentes integrados (moduladores, filtros, detectores, splitters, etc.) en un solo chip.
• Esto facilita la miniaturización y la optimización en coste, permitiendo dispositivos de mayor complejidad.

Automatización y control de calidad

• Incorporación de sistemas de Machine Vision y Machine Learning para asegurar la alineación perfecta y el control de calidad en tiempo real durante el proceso de fabricación.
• Reducción de defectos y uniformidad óptima en grandes volúmenes de producción.

Nuevos formatos de encapsulado

• A medida que las redes evolucionan (FTTx, 5G, centros de datos, etc.), surgen nuevas necesidades en cuanto a diseño y factor de forma.
• Se buscan encapsulados más compactos y robustos que faciliten la instalación y el mantenimiento.

Diseño de multiplexación y acoplamiento multifuncional

• Se investiga la posibilidad de integrar elementos de multiplexación (xWDM) en el propio splitter, reduciendo la cantidad de componentes en la red.
• Esta integración mejora eficiencia y reduce espacio físico en los puntos de distribución.

El compromiso de KeyFibre con la innovación y la calidad

En KeyFibre, entendemos la importancia de optimizar cada elemento de la red de fibra óptica para garantizar la máxima disponibilidad de servicio y fiabilidad. Nuestro equipo, con amplia experiencia en ingeniería de telecomunicaciones, apuesta por:

• Desarrollo de productos basados en PLC: Ofrecemos splitters PLC de múltiples configuraciones (1×4, 1×8, 1×16, 1×32, 1×64…), haciendo hincapié en la uniformidad de potencia, las bajas pérdidas de inserción y la excelente estabilidad ambiental.
• Estándares de calidad internacionales: Alineamos nuestra fabricación y nuestros procesos con normas como la ITU-T, GR-1209 y GR-1221, asegurando la fiabilidad y el rendimiento a largo plazo.
• Investigación y colaboración: Tenemos departamento de I + D + i para incorporar las últimas tecnologías en fotónica integrada, buscando así nuevos enfoques de fabricación que reduzcan costes y mejoren la eficacia de las redes.

En KeyFibre, nuestro objetivo es convertirnos en un socio de confianza para nuestros clientes (operadoras e instaladores), proporcionándoles soluciones con las últimas innovaciones y acompañándolos en la rápida evolución de las redes ópticas.

Hacia la nueva era de la conectividad óptica

La fabricación de splitters de fibra ópticos ha recorrido un largo camino desde los primeros diseños FBT hasta las modernas técnicas de PLC. La innovación constante en materiales, integración fotónica y automatización de procesos seguirá impulsando el desarrollo de dispositivos más compactos, eficientes y fiables.

En un futuro marcado por el auge del 5G, la creciente demanda de soluciones FTTH y la necesidad de interconexiones ultrarrápidas en centros de datos, los splitters ópticos deberán evolucionar continuamente para ofrecer un rendimiento impecable. Desde KeyFibre, continuaremos apostando por la investigación y la excelencia en la fabricación, asegurando que nuestros clientes dispongan de los productos más adecuados para enfrentar los retos actuales y futuros de la conectividad óptica.

La industria de las telecomunicaciones se encuentra en una fase de transformación digital acelerada, y la fibra óptica es el “core” de toda esta evolución. Mantener la fiabilidad y calidad en cada componente de la cadena, especialmente en elementos tan críticos como los splitters ópticos, es esencial para garantizar el éxito de las redes del mañana.
