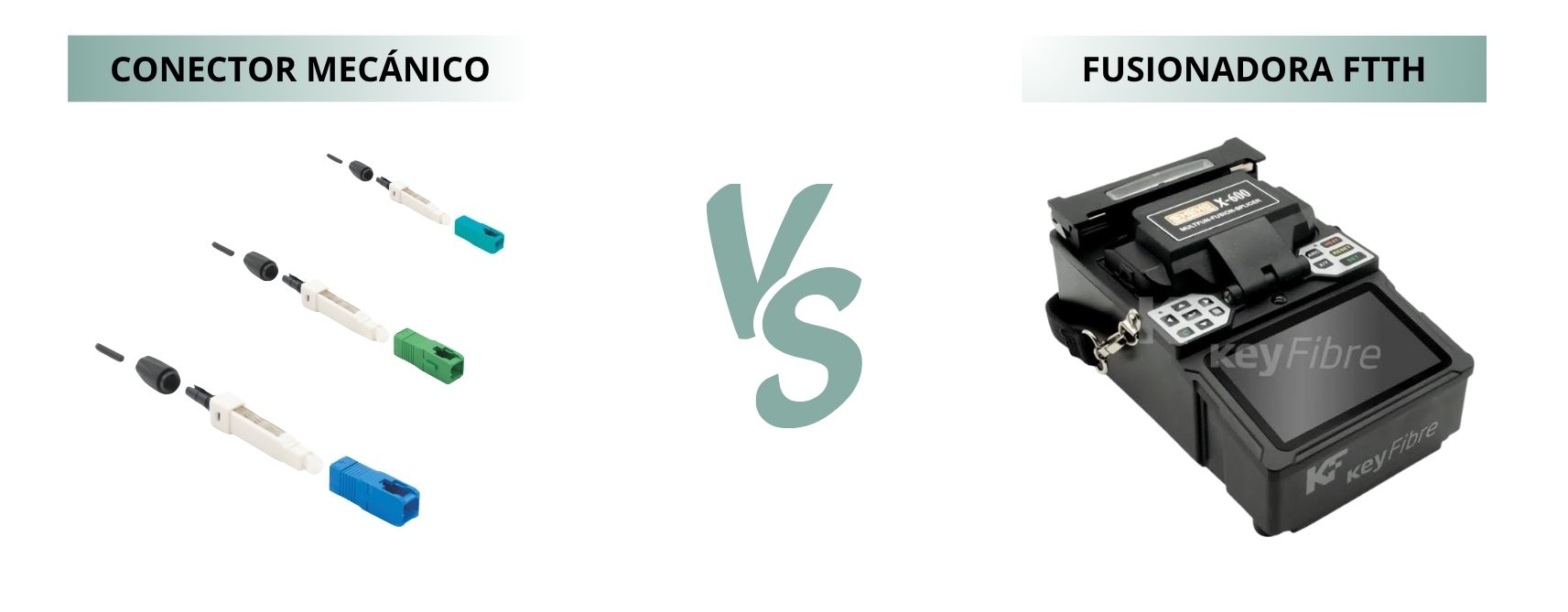

Conector mecánico vs fusión FTTH
Guía práctica para instaladores
Elegir entre conector mecánico y empalme por fusión en un despliegue FTTH puede marcar la diferencia. En esta guía comparamos ambos métodos con criterios operativos: tiempo real de ejecución, presupuesto óptico disponible, coste total (material + reprocesos), entorno de trabajo y formación del equipo. La promesa es simple: que puedas decidir en minutos, con cifras orientativas y casos típicos de MDU/SDU, CTO, averías y provisiones urgentes.
Resumen (tabla comparativa)
| Criterio | Conector mecánico KeyQuick KQ20SCA |
Empalme por fusión |
|---|---|---|
| Atenuación típica (IL) | 0,3–0,5 dB; puede subir a 0,75 dB si el corte no es perfecto | 0,03–0,1 dB |
| Pérdida de retorno (RL/ORL) | UPC ≥50 dB; APC ≥60 dB, sensible a suciedad | >60–65 dB; suele limitar la cadena de conectores |
| Repetibilidad | Media alta; muy dependiente de limpieza y corte | Alta con fusionadora calibrada |
| CAPEX | Bajo; no requiere fusionadora | Alto; fusionadora + horno + accesorios |
| OPEX €/punto | Bajo, gracias a su sistema de comprobación visual y posibilidad de ser reutilizado | Más bajo en volumen; amortiza equipo |
| Tiempo por punto | 2–4 min en manos entrenadas | 3–6 min incluyendo horno y organización |
| Curva de aprendizaje | Baja–media | Media–alta |
| Herramientas | Peladora, cortadora de fibra (cleaver), VFL, microscopio, alcohol isopropílico | Lo anterior + fusionadora, horno, protectores, pigtails |
| Entornos recomendados | Averías, provisión urgente, espacios reducidos, conectorización de última milla. | CTO/ODF, verticales, producción, enlaces críticos |
Criterio: Atenuación típica (IL)
- Conector mecánicoKeyQuick KQ20SCA: 0,3–0,5 dB; puede subir a 0,75 dB si el corte no es perfecto
- Empalme por fusión: 0,03–0,1 dB
Criterio: Pérdida de retorno (RL/ORL)
- Conector mecánicoKeyQuick KQ20SCA: UPC ≥50 dB; APC ≥60 dB, sensible a suciedad
- Empalme por fusión: >60–65 dB; suele limitar la cadena de conectores
Criterio: Repetibilidad
- Conector mecánico KeyQuick KQ20SCA: Media alta; muy dependiente de limpieza y corte
- Empalme por fusión: Alta con fusionadora calibrada
Criterio: CAPEX
- Conector mecánico KeyQuick KQ20SCA: Bajo; no requiere fusionadora
- Empalme por fusión: Alto; fusionadora + horno + accesorios
Criterio: OPEX €/punto
- Conector mecánico KeyQuick KQ20SCA: Bajo, gracias a su sistema de comprobación visual y posibilidad de ser reutilizado
- Empalme por fusión: Más bajo en volumen; amortiza equipo
Criterio: Tiempo por punto
- Conector mecánico KeyQuick KQ20SCA: 2–4 min en manos entrenadas
- Empalme por fusión: 3–6 min incluyendo horno y organización
Criterio: Curva de aprendizaje
- Conector mecánico KeyQuick KQ20SCA: Baja–media
- Empalme por fusión: Media–alta
Criterio: Herramientas
- Conector mecánico KeyQuick KQ20SCA: Peladora, cortadora de fibra (cleaver), VFL, microscopio, alcohol isopropílico
- Empalme por fusión: Lo anterior + fusionadora, horno, protectores, pigtails
Criterio: Entornos recomendados
- Conector mecánico KeyQuick KQ20SCA: Averías, provisión urgente, espacios reducidos, conectorización de última milla.
- Empalme por fusión: CTO/ODF, verticales, producción, enlaces críticos
Cómo funciona un conector mecánico
Un conector mecánico es la opción rápida cuando que conectorizar una fibra o restaurar el servicio cuanto antes y no tienes mucho equipo a mano. El proceso es sencillo: se limpia la fibra y se hace un corte muy recto con una cortadora de fibra óptica. Ese corte “perfecto” es la clave para que la punta de la fibra encaje bien dentro del conector. Los conectores KQ20SCA de Keyfibre llevan un gel de indexación que ayuda a rellenar pequeñas separaciones. Luego se cierra el conector para fijarlo y se comprueba que pasa la luz con un comprobador (VFL); en el caso de los conectores de la familia KeyQuick, esta comprobación puede hacerse de forma visual gracias a su ventana transparente, lo que garantiza resultados óptimos.
¿La pega? Que es sensible a los detalles. Un poco de polvo, un corte torcido o abrir y cerrar el conector para “ajustar” pueden empeorar el resultado y obligarte a repetir. En reparaciones rápidas, espacios estrechos o sitios sin enchufe, su agilidad merece la pena. Pero en trabajos masivos y repetitivos, como en Planta Externa, esa variación entre montajes puede aumentar los costes de operación a la larga.
Cómo funciona un empalme por fusión
El empalme por fusión es la forma más fiable de unir dos fibras. Primero se preparan las puntas para que estén limpias y rectas. Después, una fusionadora de fibra óptica coloca ambas fibras frente a frente y las alinea con mucha precisión. Cuando están en su sitio, aplica un pequeño arco eléctrico que “derrite” mínimamente el vidrio y lo une. Así se elimina cualquier hueco entre las puntas.
Una vez hecha la unión, se coloca un tubo termoretractil protector que se calienta para que quede firme y protegido. Luego, esa fusión se guarda en una bandeja dentro de la caja para que no sufra tirones ni dobleces cerradas. La propia máquina te da una estimación de la calidad de la unión, y si quieres, puedes confirmar con equipos de medida. Lo normal es conseguir muy poca pérdida de señal, que es justo lo que buscamos.
La gran ventaja de la fusión es que sale igual de bien aunque cambie la cuadrilla o el turno, siempre que se cuide un poco el mantenimiento de la máquina (aquí tienes algunos consejos para mantener la máquina de fibra óptica): electrodos limpios y guías sin suciedad. La parte menos cómoda es que necesitas invertir en la fusionadora y tardas unos minutos más por cada empalme por el paso de protección y ordenado. A cambio, en trabajos continuos y de muchos puntos, el coste por punto baja y hay menos revisitas.
Casos de uso recomendados
Los conectores mecánicos KeyQuick KQ20SCA son una solución perfecta para altas de abonado gracias a la estabilidad de su conexión a largo plazo.
También son una alternativa muy fiable si se trata de una avería en casa o en un piso y hay que devolver el servicio ya, y además no tienes fusionadora, el conector mecánico te saca del apuro sin montar un “taller” completo. También ayuda en altas urgentes cuando el espacio es muy reducido o no hay un enchufe a mano. Para arreglar un latiguillo en el momento, también es práctico.
En cambio, en cajas de alimentación (RA) o en cajas terminales (RD), así como en paneles donde se conectan muchas fibras, la fusión es la norma porque ofrece menos pérdida y mejor estabilidad. Aquí las pequeñas pérdidas se van sumando y conviene ser conservador. Lo mismo en verticales de edificios y tramos principales del barrio: cada décima de dB cuenta.
Si trabajas en ciudad y con mucho volumen, la fusión reduce las diferencias entre técnicos y recorta los errores de montaje. Para clientes sensibles (empresas, cámaras de seguridad, antenas pequeñas, enlaces de transporte), la fusión da un margen extra ante problemas.
Costes totales: mirando más allá de la pieza
El conector mecánico suele costar más por unidad que un “pigtail + protector” de un empalme por fusión. Pero ahorra la compra de la fusionadora y simplifica la logística cuando haces pocos puntos o vas a urgencias. El riesgo es que, si el corte no es perfecto o entra suciedad, tendrás que tirar el conector y repetir, encareciendo la intervención.
Con fusión, el desembolso inicial es mayor, pero el material por punto es barato y los resultados son más uniformes. El proceso dura algo más por calentar el protector y ordenar la fibra, pero a cambio hay menos retrabajos y menos devoluciones por tirones, curvas demasiado cerradas o suciedad. En resumen: si haces poca cantidad y muchas urgencias, el mecánico encaja; si estás en CTO o producción continua, la fusión compensa la inversión y estabiliza la calidad.
En resumen: para altas de clientes y urgencias, el conector mecánico es una excelente solución; si estás en Cabecera, Planta Externa o en la CTO, la fusión compensa la inversión por su mejor rendimiento óptico.
Calidad óptica esperable
Con un conector mecánico KQ20SCA bien montado, la pérdida que añade normalmente está en el entorno de 0,3 a 0,5 dB. Si el corte o el encaje no quedan perfectos, puede subir. En conectores APC (los verdes), el retorno de señal se mantiene muy bien siempre que todo esté limpio. Abrir y cerrar el conector para “ajustar” suele empeorar estas cifras.
Con un empalme por fusión, lo habitual es que la pérdida sea muy baja (aprox. 0,03 a 0,1 dB). El comportamiento frente a reflejos también es muy bueno; de hecho, lo que normalmente limita el conjunto son los conectores que haya en el resto del recorrido, no el empalme en sí. Una regla rápida para decidir: si el tramo te deja menos de 1 dB de margen, ve a fusión. Si tienes más de 2 dB y lo urgente es restaurar rápido, el mecánico sirve, siempre con corte perfecto y limpieza estricta.
Checklist de decisión:
Empieza por el SLA: si te piden que el servicio esté operativo de inmediato y no tienes fusionadora, el conector mecánico es la opción sensata. Te permite salir del paso con pocas herramientas y en muy poco tiempo.
Fíjate en el lugar de trabajo. Si estás en una CTO, en un panel o vas a hacer muchos puntos seguidos, la fusión es lo más seguro. Así evitas que se te acumulen pequeñas pérdidas y te aseguras resultados estables entre diferentes técnicos.
Revisa el margen de señal que te queda en ese tramo. Si el margen es pequeño, apuesta por fusión para no ir justo. Si vas sobrado y lo importante es cerrar rápido, un mecánico bien hecho va perfecto.
Piensa en la experiencia de la cuadrilla y en las herramientas disponibles. Sin microscopio y sin una cortadora en buen estado, el mecánico puede darte más retrabajos de los que quieres. Y, mirándolo en conjunto, en producción la fusión suele salir más barata por punto porque hay menos variación y menos incidencias posteriores.
FAQs
¿Puedo reutilizar un conector mecánico si el primer intento salió mal?
Con los KQ20SCA, SÍ, si los valores no son óptimos o vemos luz, es recomendable. repetir el proceso de montaje.
¿La fusión siempre es más rápida que el conector mecánico?
No siempre. En averías y accesos difíciles, el mecánico puede ser más veloz. En producción con muchos puntos, la fusión gana por consistencia y menos retrabajos.
¿UPC o APC en FTTH?
En acceso y CTO suele emplearse APC por su mejor ORL. En cliente final dependerá del CPE y del diseño del operador, pero mantener APC simplifica la gestión del retorno.
Estandariza tu FTTH con KeyFibre
Si quieres estandarizar procedimientos, listas de materiales y tiempos objetivo, consulta el catálogo FTTH en KeyFibre: conectores mecánicos APC, pigtails APC, protectores de empalme y herramientas. El equipo técnico puede revisar tu escenario y proponer un kit de cuadrilla y un árbol de decisión para reducir reprocesos. También dispones del formulario de contacto de KeyFibre para soporte técnico y compras.
