Análisis técnico de las tendencias en conectores para redes de alto rendimiento

La conectorización en fibra óptica trasciende la mera funcionalidad de unir dos cables. Representa un punto crítico de la infraestructura física, una interfaz electromecánica de precisión micrométrica donde la calidad y la estabilidad del enlace fotónico penden de un hilo, literalmente. En un ecosistema de telecomunicaciones que avanza inexorablemente hacia velocidades de Terabits por segundo (Tbps) y arquitecturas de red cada vez más densificadas y complejas (virtualización, edge computing, IoT masivo), la selección, instalación y mantenimiento de los conectores ópticos adquieren una relevancia estratégica fundamental. Ignorar la física subyacente –alineación de núcleos, calidad del pulido, gestión de la reflexión– o las implicaciones de cada tipo de conector en el presupuesto óptico y la integridad de la señal (Bit Error Rate – BER, Modulation Error Ratio – MER) es comprometer directamente el rendimiento, la fiabilidad y la escalabilidad de toda la red. Este análisis profundiza en las tendencias actuales y futuras, evaluando las soluciones desde una perspectiva técnica rigurosa.

La Evolución Tecnológica: De la Robustez a la Densidad y Precisión

La historia de los conectores mecanicos es un reflejo de la propia evolución de las redes. Los pioneros como el ST (Straight Tip), con su acoplamiento tipo bayoneta y férula cerámica de 2.5 mm, o el FC (Ferrule Connector), con su mecanismo roscado que ofrecía gran estabilidad ante vibraciones, fueron caballos de batalla en las primeras redes multimodo y monomodo. Su robustez era apreciada, pero su tamaño físico limitaba severamente la densidad de puertos en equipos y paneles.

La necesidad de optimizar el espacio impulsó el desarrollo del SC (Subscriber Connector), también con férula de 2.5 mm pero con un mecanismo push-pull y cuerpo cuadrado que permitía mayor densidad y evitaba la desconexión accidental por rotación. Su facilidad de uso lo popularizó enormemente. Sin embargo, la verdadera revolución en densidad llegó con los conectores de férula de 1.25 mm, como el LC (Lucent Connector), que prácticamente duplicó la densidad del SC y se convirtió rápidamente en el estándar de facto en centros de datos, redes empresariales y equipos de transmisión gracias a su diseño compacto y su fiable mecanismo de pestillo. Otros como el MU (Miniature Unit) o el E2000 (con su característico obturador automático para protección ocular y de la férula) también adoptaron la férula de 1.25 mm, ofreciendo altas prestaciones, aunque con menor cuota de mercado global que el LC. Subyacente a todos ellos está la férula cerámica de Zirconia, cuyo bajo coeficiente de expansión térmica y alta dureza son clave para mantener la alineación precisa de los núcleos de fibra (9 µm en monomodo) y asegurar bajas pérdidas de inserción (IL) y alta pérdida de retorno (RL).

Conectores Predominantes en Redes FTTH y Acceso: SC/APC y LC

En el dominio de las redes de acceso (FTTH/FTTB/FTTA), la elección del conector está fuertemente influenciada por el rendimiento óptico requerido, la facilidad de instalación en campo y el coste. El SC/APC (Angled Physical Contact) se ha consolidado como el estándar predominante. La clave reside en su pulido angulado de 8 grados. Este ángulo provoca que la luz reflejada en la interfaz vidrio-aire (~4%) no retorne directamente hacia la fuente por el núcleo de la fibra, sino que se dirija hacia el revestimiento (cladding). Esto resulta en una pérdida de retorno (RL) excepcionalmente alta (típicamente > -60 dB). Esta característica es crucial en redes PON (Passive Optical Network), ya que minimiza las reflexiones que podrían desestabilizar los láseres de los equipos OLT (Optical Line Terminal) o interferir con señales analógicas (como el RF Overlay para TV). Su diseño push-pull y tamaño manejable facilitan la manipulación por parte de los técnicos en cajas terminales (CTO) y rosetas de usuario (ONT/ONU).

Por otro lado, el LC, tanto en versión UPC (Ultra Physical Contact) como APC, sigue ganando terreno en ODFs (Optical Distribution Frames) de alta densidad en centrales y en equipos de cliente (CPE) más compactos. El pulido UPC, aunque con una RL inferior al APC (típicamente -50 a -55 dB), es suficiente para muchas aplicaciones digitales y ofrece una IL ligeramente menor en promedio. La elección entre SC y LC en acceso a menudo depende de la estrategia del operador y la densidad requerida en los puntos de concentración. Es fundamental respetar la codificación por colores (verde para APC, azul para UPC) para evitar la interconexión errónea, que causaría daños permanentes en ambas férulas y una atenuación muy elevada. En KeyFibre, aseguramos la máxima calidad suministrando latiguillos (patch cords) y rabillos (pigtails) pre-conectorizados en fábrica, verificados interferométricamente y con mediciones de IL/RL individuales.

MPO: La Solución Multifibra para la Era del 40G, 100G, 400G y Más Allá

El crecimiento exponencial del tráfico en centros de datos y redes troncales hizo inviable la gestión de miles de conexiones individuales LC o SC. La respuesta fue el conector MPO (Multi-fiber Push-On), estandarizado por IEC 61754-7. Este ingenioso diseño alberga un array lineal de múltiples fibras (comúnmente 8, 12, 16 o 24, aunque existen hasta 72) dentro de una única férula MT (Mechanical Transfer), generalmente hecha de polímero de alta precisión. Esto permite transmitir señales agregadas de alta velocidad (como 40GBASE-SR4, 100GBASE-SR4/SR10, 400GBASE-SR8) sobre múltiples fibras en paralelo utilizando un único interfaz físico.

La gestión de la polaridad (asegurar que el transmisor de un extremo se conecta al receptor correcto en el otro) es crítica en MPO y se define mediante métodos estandarizados (Tipo A, B, C). La elección del método y el uso correcto de cables troncales, arneses (breakout cables MPO a LC) y adaptadores es esencial. Aunque la IL por conexión MPO tiende a ser algo mayor que en conectores monofibra, los grados de baja pérdida (<0.35dB) y ultra baja pérdida (<0.25dB) son comunes. Las versiones MPO/APC son también cada vez más frecuentes para aplicaciones sensibles a la reflexión.

Pérdida de Inserción (IL) y Reflectancia (RL): Métricas Ineludibles de Calidad

Desde la perspectiva de la ingeniería, un conector se define por sus parámetros ópticos:

• Pérdida de Inserción (IL): Es la atenuación de la señal óptica (en dB) introducida por el conector debido a factores como el desalineamiento lateral, angular y longitudinal de los núcleos, la calidad del pulido de las férulas y la presencia de contaminación. Cada dB de pérdida reduce el alcance del enlace o consume el margen del presupuesto óptico. Los estándares IEC 61753 definen grados de rendimiento (ej. Grado B: IL media ≤0.25dB, máx. ≤0.5dB; Grado C: IL media ≤0.12dB, máx. ≤0.25dB para SMF). Lograr IL ultrabajas (<0.15dB) requiere un control de calidad extremo en la fabricación y limpieza meticulosa.
• Pérdida de Retorno (RL) o Reflectancia: Mide la cantidad de luz (en dB, valor negativo) que es reflejada de vuelta hacia la fuente en la interfaz del conector. Una RL baja (ej. -35 dB para PC) indica una reflexión alta, mientras que una RL alta (ej. -65 dB para APC) indica una reflexión muy baja. Las reflexiones pueden desestabilizar láseres, inducir ruido y degradar severamente la calidad de la señal (BER), especialmente en sistemas analógicos y en redes coherentes de alta velocidad (>100G). De ahí la preferencia por APC (RL > -60/-65 dB) sobre UPC (RL ~ -50/-55 dB) en aplicaciones críticas.
• Polarization Dependent Loss (PDL): Aunque a menudo secundario, el PDL (variación de la IL en función del estado de polarización de la luz) es un parámetro relevante en sistemas de muy alta velocidad (>100 Gbps) que usan modulación avanzada sensible a la polarización.

Resiliencia en Campo: Conectores Reforzados (Rugerizados) para Entornos Hostiles

Las redes ópticas se extienden más allá de los entornos controlados de centrales y centros de datos. Aplicaciones como FTTA (Fiber To The Antenna) para despliegues 5G/6G, redes industriales (automatización, control de procesos), despliegues militares, minería o eventos temporales exigen conectores capaces de soportar condiciones ambientales adversas: polvo, humedad, inmersión en agua, vibraciones, impactos, temperaturas extremas y exposición UV.

Aquí entran en juego los conectores reforzados o rugerizados. Estos sistemas encapsulan conectores ópticos estándar (a menudo LC dúplex o MPO) dentro de carcasas robustas (metálicas o de polímeros de alta resistencia) con mecanismos de acoplamiento seguros (bayoneta, roscado) y sistemas de sellado que garantizan grados de protección IP65, IP67 o incluso IP68 (protección total contra polvo y capacidad de inmersión en agua). La selección debe considerar no solo el grado IP, sino también la resistencia mecánica, el rango de temperatura operativa y la facilidad de instalación/mantenimiento en campo. La interoperabilidad entre sistemas de distintos fabricantes puede ser un desafío.

Mantenimiento Proactivo: La Limpieza como Pilar de la Fiabilidad

La causa número uno de fallos en redes ópticas es la contaminación de los conectores. Partículas microscópicas de polvo, grasa de los dedos, residuos de limpieza o humedad pueden obstruir el paso de la luz, aumentar drásticamente la IL y la RL, e incluso dañar permanentemente las caras pulidas de las férulas.

La práctica fundamental es “Inspeccionar Antes de Conectar” (IBYC). Utilizar un microscopio de inspección de fibra óptica (preferiblemente sondas digitales con software de análisis según normas como IEC 61300-3-35) para verificar la limpieza de cada conector antes de realizar la conexión es mandatorio. Si se detecta contaminación, se debe proceder a la limpieza utilizando las herramientas y técnicas adecuadas:

• Limpiadores tipo “click” (one-push): Rápidos y efectivos para limpieza en seco de conectores en adaptadores o expuestos.
• Toallitas sin pelusa específicas para fibra óptica: Usadas a menudo con alcohol isopropílico (IPA) de alta pureza (>99%) para limpieza húmeda, seguida de secado con toallita seca.
• Bastoncillos o hisopos específicos: Para limpiar dentro de adaptadores o zonas de difícil acceso.
• Aire comprimido filtrado: Para eliminar partículas sueltas (con precaución). La formación del personal técnico en estas técnicas es tan crucial como la propia instalación. Un mantenimiento deficiente invalida las ventajas de cualquier conector de alto rendimiento.

Visión de Futuro: Hacia Dónde Evoluciona la Conectorización Óptica

La innovación no se detiene. Varias tendencias marcarán el futuro próximo:

• Ultra-Alta Densidad: Nuevos formatos están emergiendo para triplicar o cuadruplicar la densidad del LC, respondiendo a las necesidades de los transceptores de próxima generación (QSFP-DD, OSFP) y paneles de parcheo de altísima densidad. Manejarlos requerirá nuevas herramientas y técnicas.
• Conectores Multifibra Expandidos: Se investiga en conectores MPO con mayor número de fibras (32, 48, 72) en una sola férula para soportar futuras interfaces de 800G, 1.6T y más allá.
• Expanded Beam Connectors: Tecnología que colima la luz a través de una lente, haciendo la conexión menos sensible al polvo y al desalineamiento. Aunque tradicionalmente presentan mayor IL, las mejoras podrían hacerlos viables para más aplicaciones, especialmente en entornos sucios o donde se requieren múltiples conexiones/desconexiones.
• Inteligencia Integrada: La incorporación de etiquetas RFID o NFC en los conectores o cables para facilitar la gestión automatizada de inventario, la trazabilidad y la localización de fallos es una tendencia clara. Incluso se exploran conectores con capacidad de monitorización básica.
• Co-Packaged Optics (CPO): Aunque no es un conector en el sentido tradicional, la CPO (integración de la óptica junto al chip ASIC) cambiará el paradigma de la interconexión dentro de los equipos, reduciendo la necesidad de conectores frontales enchufables pero creando nuevos desafíos para las interconexiones internas y el servicio en campo.
• Mejora Continua en Materiales y Fabricación: Investigación constante en nuevos materiales para férulas, recubrimientos anti-reflejantes y procesos de pulido para reducir aún más la IL, mejorar la RL y aumentar la durabilidad.

Conectores KeyQuick: Precisión, Versatilidad y Fiabilidad en el Corazón de la Red

La conectorización óptica, como hemos explorado, es mucho más que un paso técnico: es una decisión estratégica con repercusiones directas en la calidad, resiliencia y evolución de las redes. En KeyFibre, esta visión se traduce en una oferta de conectores diseñada para adaptarse a las exigencias del mercado, garantizando un rendimiento óptico sobresaliente incluso en los entornos más exigentes..

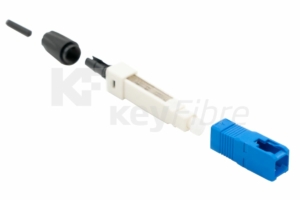

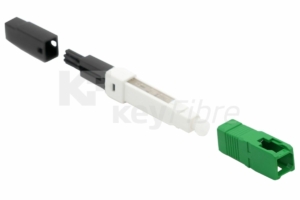

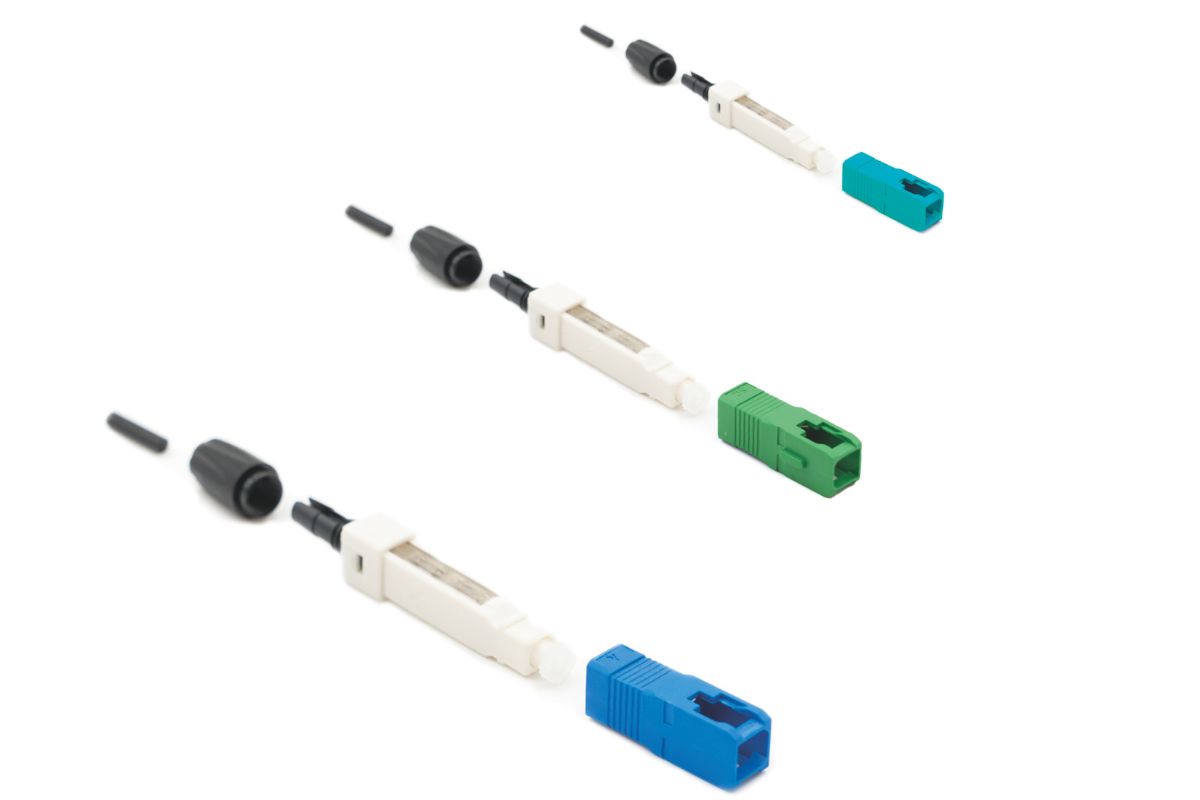

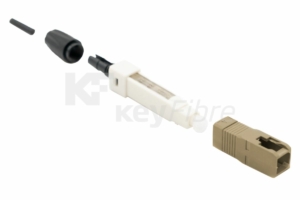

La gama KeyQuick, por ejemplo, representa la culminación de años de experiencia en ingeniería de precisión. Desde el KQ10SCA y el KQ20SCA —conectores SC/APC para redes monomodo que ofrecen pérdidas de retorno ultra altas ideales para aplicaciones PON— hasta modelos como el KQ10MM y el KQ10OM4, pensados para entornos multimodo de alto rendimiento (OM3/OM4), estos conectores destacan por su facilidad de instalación en campo, alineación perfecta y fiabilidad a largo plazo..

Además, complementamos nuestras soluciones con latiguillos y pigtails de Clase A, como el modelo PCSA3201, especialmente diseñados para instalaciones críticas en cabeceras y ODFs, y fabricados bajo estrictos controles interferométricos que aseguran niveles de IL y RL consistentes y predecibles.
