7 errores comunes en la instalación de conectores de campo y cómo evitarlos: un enfoque técnico

En KeyFibre, sabemos que la instalación de redes de fibra óptica implica una serie de pasos en los que la precisión y el cuidado son esenciales para obtener un rendimiento óptimo, tanto en lo que respecta a bajas pérdidas de inserción (Insertion Loss) como a un alto nivel de retorno (Return Loss). Dentro de estos pasos, la elección y correcta instalación de conectores de campo juegan un papel fundamental: un pequeño descuido en la preparación de la fibra o en el ensamblaje del conector puede traducirse en atenuaciones imprevistas, elevadas reflexiones o, directamente, fallos de enlace.

Queremos compartir con vosotros los errores más frecuentes en la instalación de conectores de campo y nuestras recomendaciones para evitarlos. Al final, describimos los modelos principales de nuestros conectores de Campo KeyQuick, diseñados para facilitar la terminación en el terreno, reducir tiempos de instalación y mantener estándares de calidad elevados.

1. Limpieza inadecuada de la fibra y del conector

Error habitual

Cualquier partícula de suciedad, polvo o grasa puede afectar dramáticamente el rendimiento del conector, aumentando la pérdida de inserción (IL) e impactando la calidad del pulido. Una fibra o férula con contaminantes puede generar problemas de alineación y, en consecuencia, atenuaciones innecesarias.

Cómo evitarlo

1. Herramientas adecuadas: Empleamos paños libres de pelusa y, preferiblemente, alcohol isopropílico (al 99%) o limpiadores específicos para fibra óptica.

2. Inspección visual: Antes y después de la limpieza, recomendamos revisar la superficie de la férula con un microscopio de inspección para asegurar la ausencia de partículas.

3. Procedimientos normalizados: Nos acogemos a estándares reconocidos (p. ej. IEC 61300-3-35) para la inspección y validación de la limpieza.

2. Preparación y corte (cleaving) de la fibra con deficiencias

Error habitual

Para lograr un acoplamiento óptimo dentro del conector mecánico, el extremo de la fibra debe estar perfectamente perpendicular (idealmente 90°) al eje longitudinal. Un corte inclinado o astillado aumenta la pérdida de inserción y dificulta un empalme mecánico de calidad.

Cómo evitarlo

1. Uso de cortadores de precisión: Recomendamos emplear cleavers de alta calidad, con cuchillas en buen estado y calibración verificada.

2. Revisar el ángulo de corte: Con un microscopio o el propio visor de una fusionadora, es aconsejable confirmar que el ángulo sea lo más cercano a 90° y exento de astillas.

3. Mantenimiento periódico: Es fundamental cambiar o rotar la cuchilla siguiendo las indicaciones del fabricante para garantizar cortes limpios y uniformes.

3. Manejo inadecuado del buffer y del recubrimiento primario

Error habitual

Desprender la cubierta (coating) de la fibra ejerciendo demasiada fuerza o sin la herramienta adecuada puede provocar fisuras microscópicas o dañar el núcleo. Además, no respetar las longitudes de pelado recomendadas puede forzar la fibra dentro del conector, reduciendo su vida útil.

Cómo evitarlo

1. Herramientas de pelado calibradas: Es esencial utilizar pelacables que correspondan a los diámetros reales de la fibra: 250 µm en el recubrimiento primario, 900 µm en el buffer, etc.

2. Sigue las guías del conector: Cada uno de nuestros modelos de conector —incluso dentro de la misma familia— puede requerir una longitud de pelado específica.

3. Inspección post-pelado: Sugerimos verificar con lupa o microscopio que la fibra no muestre grietas ni restos de coating.

4. No respetar los radios de curvatura

Error habitual

Forzar la fibra en ángulos cerrados o someterla a radios de curvatura inferiores a los recomendados (p. ej. <15 mm) genera pérdidas por microcurvatura que degradan las prestaciones de la conexión.

Cómo evitarlo

1. Conocer las especificaciones de la fibra: En KeyFibre siempre recomendamos revisar la hoja técnica para determinar el radio mínimo de curvatura según el tipo (G.652D, G.657A1, OM3, OM4, etc.).

2. Uso de canalizaciones y bandejas: Empleamos canaletas o guías que permitan un ruteo sin curvas excesivas.

3. Control durante la instalación: Al insertar el conector mecánico, es clave vigilar que la fibra no se arquee forzadamente ni antes ni después de la fijación.

5. Aplicar demasiada fuerza al insertar el conector

Error habitual

La férula (generalmente fabricada en zirconia) y la propia fibra son elementos frágiles. Una presión excesiva durante el acoplamiento del conector puede provocar microfisuras o daños en el pulido, especialmente en conectores con terminación APC.

Cómo evitarlo

1. Inserción suave: Alineamos correctamente el conector con su adaptador y lo deslizamos con firmeza moderada.

2. Comprobación de acople: Verificamos que los topes y guías estén bien acoplados antes de forzar la inserción final.

3. Adaptadores adecuados: Nos aseguramos de que el adaptador coincida con el tipo de pulido (UPC/APC) y formato (SC, LC, etc.).

6. Confundir el tipo de pulido y la polaridad (UPC, APC, OM4, etc.)

Error habitual

La confusión entre conectores APC (Angled Physical Contact, típicamente color verde) y UPC (Ultra Physical Contact, frecuentemente color azul) puede ocasionar un desajuste en la red. Asimismo, las fibras multimodo (OM4, OM3, OM2) y monomodo (9/125) presentan diferencias que hay que respetar estrictamente para garantizar la compatibilidad.

Cómo evitarlo

1. Identificación de colores: Reconocemos los colores estándar (verde para APC, azul para UPC en monomodo, y diferentes colores para multimodo como aqua, violeta, etc.).

2. Etiquetado: Marcamos los conectores y cordones para evitar confusiones en terminaciones dúplex o en grandes instalaciones.

3. Verificar la polaridad: Al empalmar o interconectar cables, confirmamos la secuencia TX-RX, especialmente en conectores dúplex o MPO/MTP.

7. Ausencia de medición y pruebas finales

Error habitual

No verificar la conexión mediante un medidor de potencia o un OTDR implica arriesgarse a descubrir fallos solo cuando la red ya está en operación o presenta errores.

Cómo evitarlo

1. Uso de medidores de potencia: Realizamos pruebas de pérdida de inserción (IL) comparando la señal de entrada y la de salida.

2. Reflectometría (OTDR): Recomendamos este método para identificar eventos de alta reflectancia o atenuaciones puntuales a lo largo de la fibra.

3. Registro de resultados: Documentamos todos los valores para contar con trazabilidad y poder comparar en futuras intervenciones o mantenimientos.

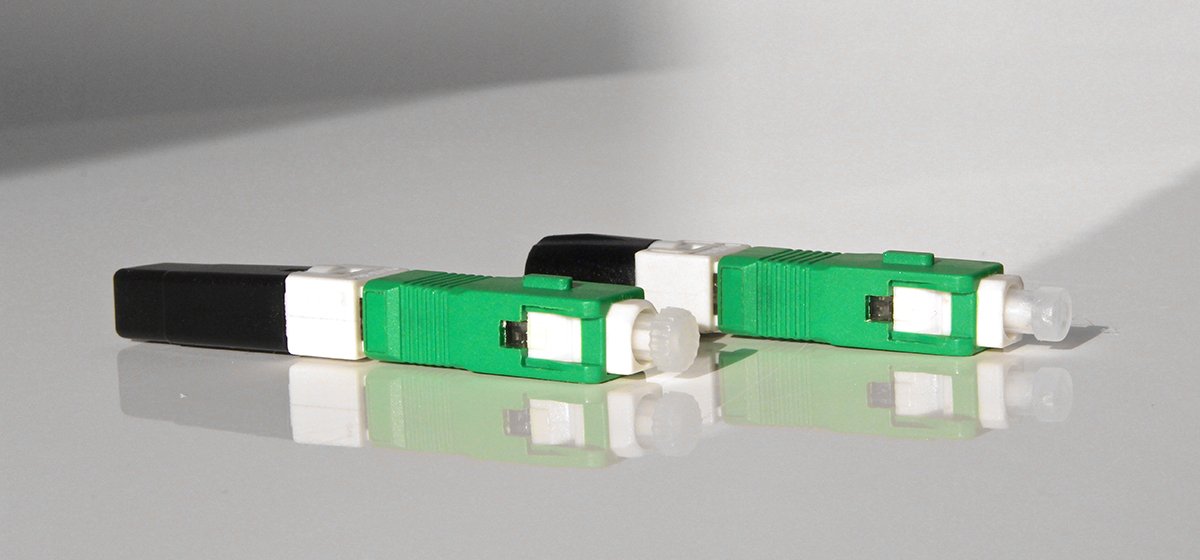

Conectores de campo KeyQuick Premium de KeyFibre

Para responder a los requisitos de diferentes instalaciones y tipos de fibra, ofrecemos nuestra línea de conectores de campo KeyQuick. Estos conectores destacan por su facilidad de montaje en campo, robustez mecánica y rendimiento estable en redes de alta exigencia. Te presentamos las 6 opciones principales que tenemos:

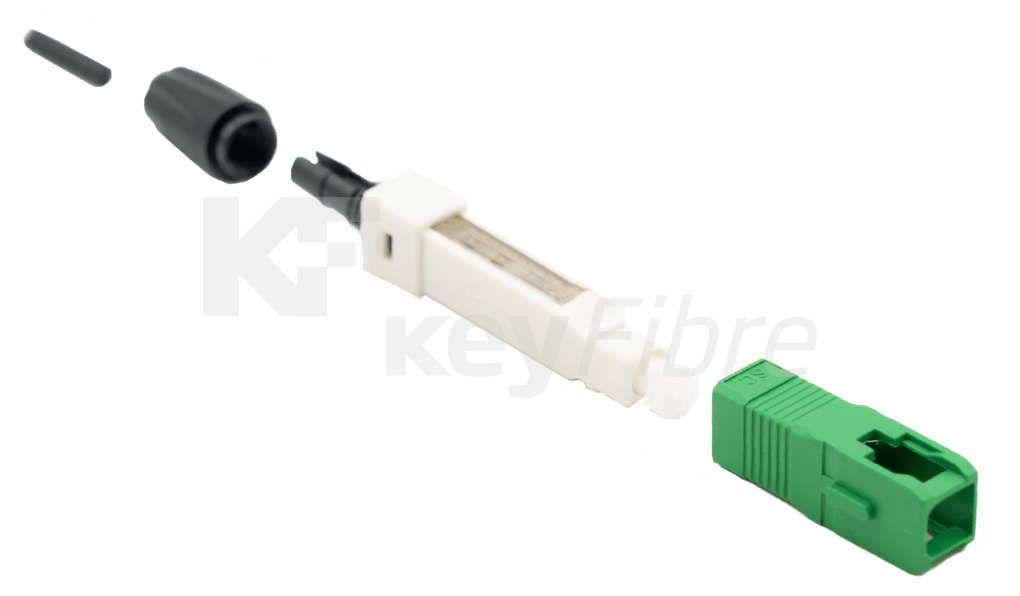

KeyQuick 10 SC/APC SM 9/125

• Conector mecánico para fibras monomodo estándar (9/125 µm).
• Terminación con pulido APC (Angled Physical Contact), ángulo de 8° que minimiza el retorno (Return Loss elevado, típicamente >60 dB).
• Adecuado para aplicaciones FTTH, redes de larga distancia y sistemas que requieran mínima reflectancia.

KeyQuick 10 SC/UPC SM 9/125

• Diseñado para fibra monomodo 9/125 µm con pulido UPC (Ultra Physical Contact).
• Ofrece un bajo nivel de pérdidas de inserción junto a un buen Return Loss (normalmente >50 dB).
• Ideal en enlaces de media y larga distancia donde se utiliza pulido UPC y color azul en la férula.

KeyQuick 10 SC/UPC SM 62.5/125

• Optimizado para sistemas de fibra multimodo de diámetro 62.5/125 µm (usada tradicionalmente en redes LAN).
• Permite terminaciones rápidas sin fusionadora, facilitando despliegues o reparaciones in situ.
• Destaca por su elevada compatibilidad con redes multimodo existentes (OM1).

KeyQuick 10 SC/UPC OM4 MM

• Conector mecánico orientado a redes multimodo OM4, con alto ancho de banda a 850 nm.
• Asegura un buen comportamiento en aplicaciones de centros de datos y redes empresariales de alta velocidad (10G, 40G e incluso 100G en distancias limitadas).
• Su férula SC/UPC provee alineación precisa para minimizar pérdidas.

KeyQuick 20 SC/APC SM 9/125

• Versión mejorada para monomodo 9/125 µm con pulido APC, ofreciendo mayor robustez y estabilidad mecánica a largo plazo.
• Indicada para proyectos donde la fiabilidad y la baja reflectancia son críticos, por ejemplo, en backbones de operadores y redes GPON.
• Su diseño facilita la inserción de la fibra y el empalme interno, reduciendo el margen de error.

KeyQuick 20 SC/UPC SM 9/126

• Diseñado para fibras monomodo con especificación 9/126 µm (similares a 9/125, pero con recubrimiento ligeramente distinto según el fabricante de la fibra).
• Acabado UPC, con una excelente relación de atenuación y reflectancia (<0.3 dB típica).
• Recomendado en infraestructuras de telecomunicaciones y redes profesionales que requieran terminaciones de alta precisión.

Todos nuestros conectores KeyQuick Premium se caracterizan por un sistema de empalme mecánico rápido y seguro, una férula de zirconia de alta calidad y componentes diseñados para una terminación fiable en campo, sin necesidad de fusionadoras. Gracias a ello, podrán ahorrar tiempo y costes, así como reducir la incidencia de problemas durante y después de la instalación. Nuestros conectores simplifican la terminación en campo y ofrecen altos valores de rendimiento (baja pérdida de inserción y alta reflectancia), cubriendo diversas necesidades: desde redes monomodo de larga distancia hasta instalaciones multimodo de alta velocidad. Al seguir estas recomendaciones y emplear productos diseñados cuidadosamente, vosotros —como instaladores y profesionales de la fibra óptica— podrán garantizar enlaces ópticos sólidos, eficientes y duraderos. Contacta con nuestro equipo técnico y comercial para más información.
